醫院后勤保障對醫院穩定運營有著重要的作用，但受限于管理水平和工作人員素質等因素，醫院后勤保障工作的公眾評價不甚理想。2022年，國家衛生健康委等三部門聯合發布《“十四五”全民健康信息化規劃》，提出完善醫學人工智能及5G、物聯網等新一代信息技術標準體系，支撐在醫院管理等方面的應用。醫院物流系統是醫院后勤保障體系的重要組成部分，其傳統的保障方式需要向信息化、人工智能、5G、物聯網的應用轉變。
上海交通大學醫學院附屬瑞金醫院（以下簡稱“該院”）結合后勤智慧管理建設，基于智能訂單調度系統和交通調度系統，搭建全流程物資配送管理閉環平臺，實現智能物流機器人（以下簡稱“機器人”）自動運輸補液、口服藥、醫療器械、消毒包、耗材、標本、大件物資、被服、餐飲、醫廢等各類物資，提升了醫院物資整體配送效率，降低配送環節差錯率。
醫院物資配送“痛點”分析
該院以往內部物資配送主要依賴人工，臨床科室需要運送物資時，通過電話通知后臺調度中心調配工人，由調度中心根據物資大小和緊急程度派相應工人前去，工人借助推車、叉車等工具運輸物資。 工人配送存在諸多問題：一次運量少，多件物資運輸時需要多次往返，或需由多人協同運輸；物資配送時間長、不確定，多任務并發時調度中心分配不合理，物資配送過程無法實時查看進度，臨床科室只能被動等待；后勤工人通常為外包人員，人員流動性大，新入職的工人經長期培訓后才能正常開展工作；因工人對業務不熟悉或交接不清楚，經常發生配送錯誤，事后又無法精準追溯；院內交叉感染時有發生，尤其在疫情期間工人防護往往是院感最薄弱環節；存在運輸安全問題，運輸過程中物資經常損壞，工人也因搬運物資經常受傷。

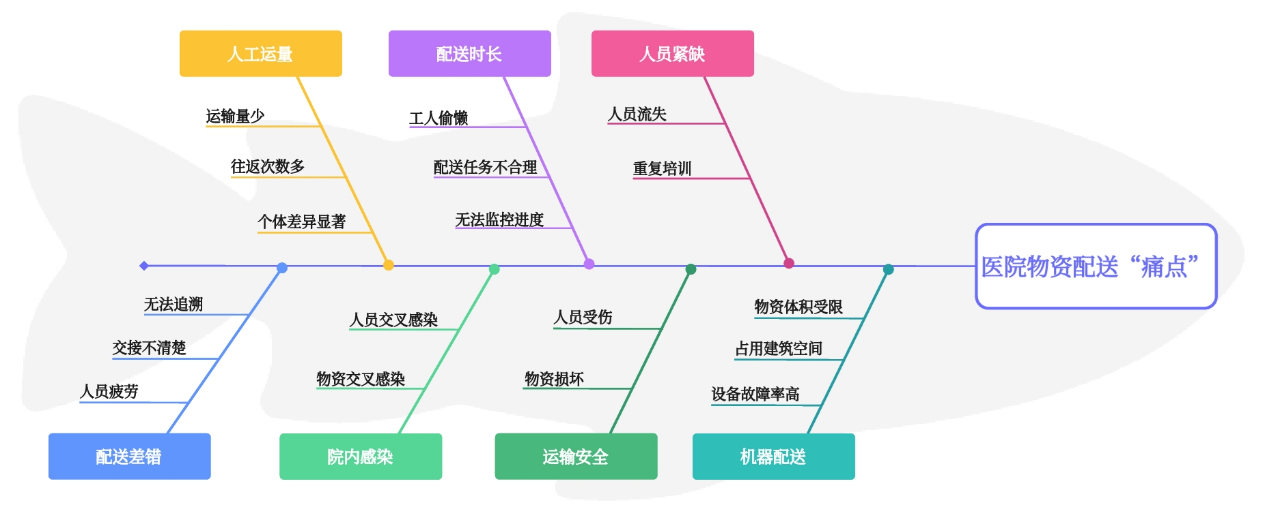

有資料顯示，部分新建醫院建設了氣動物流傳輸系統、軌道小車物流傳輸系統和箱式物流傳輸系統，實現部分物資的院內運輸功能。 氣動物流傳輸系統的工作原理是以壓縮空氣為動力通過專用管道將載有物資的傳輸膠囊輸送出去，但會增加院內交叉感染風險，受限于風機馬力只能傳輸較小體積、不易碎的物資；軌道小車物流傳輸系統運輸速度慢，僅限小體積物資，過程中箱體會多次翻轉容易導致補液泄漏、標本損壞；箱式物流傳輸系統需預留豎井，極大占用醫院建筑空間。對醫院物資配送“痛點”問題的梳理歸納，見圖1。 圖1 醫院物資配送問題魚骨圖
智能物流機器人配送模式設計
針對該院后勤保障管理中物資配送的突出問題，同時考慮到各類配送需求，結合實際業務流程，基于智能訂單調度系統和交通調度系統，打通醫院信息系統（HIS），整合即時定位與地圖構建（simultaneous localization and mapping，SLAM）技術和5G技術，利用物聯網技術將該院電梯、門禁與機器人緊密結合，建立智能配送模式。
1、智能物流機器人選型
機器人的選型需要從多個方面來考量，確保達到最佳的應用效果。
首先，需要評估機器人的功能和性能，包括其運輸能力、運動速度、避障精度以及安全性等：既可以配送普通物資，也可以配送藥品、血液、手術器械等特殊物資；既要保障配送的時效性，也要保障配送的安全性。
其次，機器人需要有一個聰明的“大腦”，通過“大腦”可以自動接收來自醫院各部門的訂單，自動調度附近的機器人去配送物資，實現院內物資高效配送。
再次，需要考慮機器人的可靠性和穩定性，確保機器人在7×24小時的運行中不出現故障或意外情況，可適應潮濕、污染、大人流等復雜環境，保證在醫院不同環境下穩定運行。 最后，需要考慮機器人的上線部署周期和使用維護成本，盡量減少對醫院原有建筑格局的改造，上線部署周期盡量短，日常使用維護成本盡量低，以確保經濟上的可行性。
2、智能物流機器人配送要求
1 全程自動化 借助物聯網技術實現機器人自主乘梯、自動開關門禁、自主通過閘機，借助SLAM技術使機器人可以智能規劃路徑、自動識別障礙物，實現在跨樓層、跨樓宇，從取貨、運輸?shù)阶罱K送達目的地的過程中，均無需人工干預，全自動化配送。
2 顯著提高配送效率 機器人可7×24小時不間斷、全天候作業，不受環境影響，閑時自主充電[12]。通過智能訂單調度系統快速、就近分配配送任務，可多任務并行處理，以縮短配送等候時間，提高整體配送效率。
3 具有較高的安全性 機器人在行駛過程中通過激光雷達、攝像頭、超聲波等多種傳感器實時感知周圍環境，實現語音提醒、自動避障、防撞急停等主動避撞功能。此外，將機器人各角打磨成圓弧形狀，額外增加防撞保險杠，起到被動防撞保護作用。這些措施旨在保障機器人運行過程中行人和自身的安全。
4 配送準確率高 在發放和簽收貨物的環節，通過掃描工牌或人臉識別等方式實現人員身份識別，然后才可開箱取物，并通過掃碼記錄箱內貨物進出情況。通過自動定位、梯控交互等技術精準導航至取貨地和目的地，杜絕跑錯樓層、跑錯科室等情況的發生。
5 事中可監控，事后可追溯 對機器人的運行軌跡、配送過程進行實時監控和數據記錄，醫院后勤管理員可實時查看配送進度，也可事后進行問題排查和責任追溯。此外，這些數據還可用于優化配送過程，進一步提升配送效率。
6 有效避免院內感染 機器人具有內部自消毒和自清潔功能，確保運輸物品的安全；可以對機器人主體外機進行定期的消毒和清潔，確保在配送過程中不會攜帶病原體；利用機器人減少人與人的接觸，從而降低交叉感染風險。
7 具有出色的可擴展性 可隨著技術的進步、醫院需求的變化，對機器人進行升級和擴展，以適應不同場景的物流配送任務。如對接醫院外部相關供應商，形成院內外物流閉環，實現更加智能化的物流管理。
3、智能物流機器人功能組成與配送流程
1 功能組成 機器人主要具有訂單調度和交通調度兩大核心功能。 訂單調度負責接收并智能分配醫院各科室的物資配送請求，確保高效地完成運輸任務，它綜合考慮機器人運輸能力、訂單時效、優先級及機器人執行效率，實現精準匹配。 交通調度則監控指揮所有機器人的自動駕駛行為，依據全院機器人的實時運輸狀態，有效避免交通沖突；它還負責電梯、門禁和閘機的識別控制，能夠讓機器人實現自主乘梯及門禁和閘機的身份識別。這兩大功能協同工作，使機器人在醫院內部實現高效、安全的自主運輸。
2 配送流程 首先，該院物資使用科室通過訂單調度系統發起申請，該系統收集整合各個科室的配送需求，根據物品類型、數量、目標地址等信息，生成相應的配送任務，同時通知各倉庫進行備貨并向交通調度系統派單。然后，各倉庫在收到備貨通知后準備貨物并打包，等待機器人來取貨。同時，交通調度系統接收到配送任務后，開始對機器人進行調度，根據當前各機器人的工作狀態、實時位置、任務優先級、配送物資類型和目的地等一系列因素，規劃出最優配送路徑，確定取貨機器人。

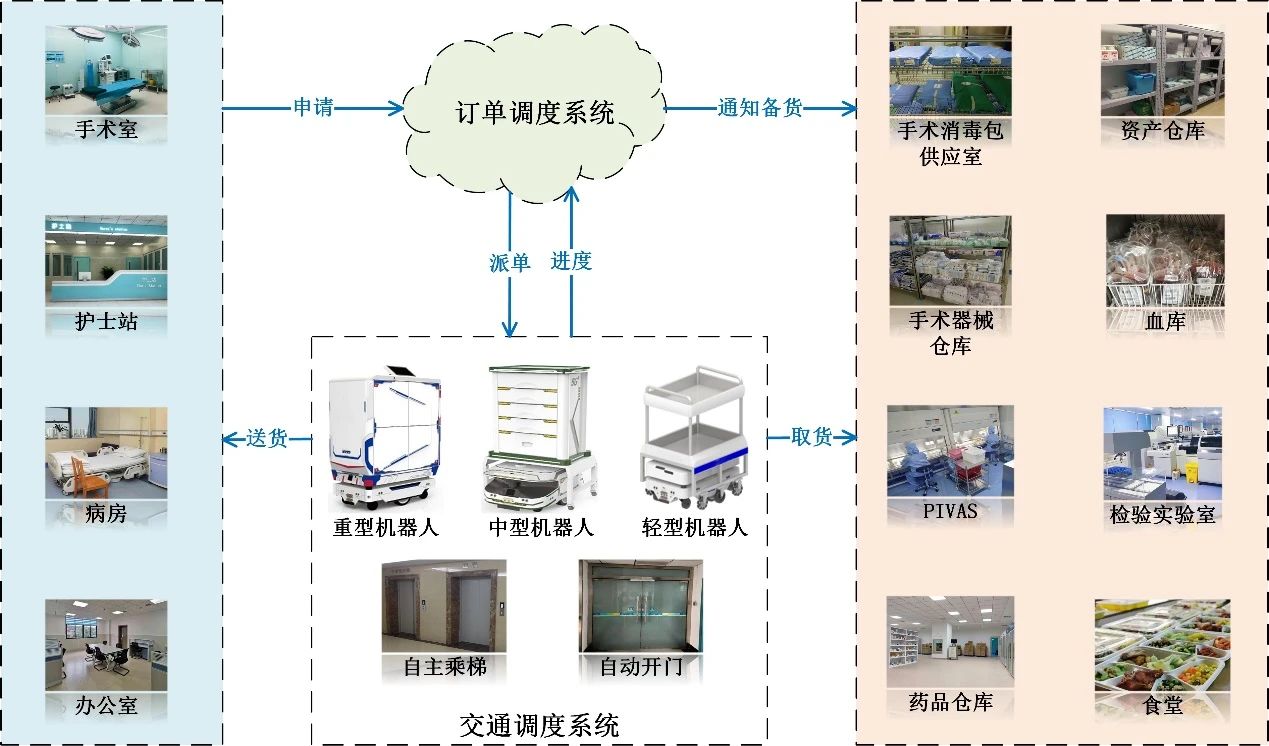

交通調度系統實時監測并控制電梯和門禁，確保機器人能夠安全、快速、順利地完成取貨任務。當機器人到達取貨地點后，需識別人員身份和物品信息，確保所取物品的準確性和完整性。取貨完成后，機器人根據交通調度系統實時計算的最優路徑開始配送物資。 在配送過程中，機器人實時將運輸進度和軌跡反饋給交通調度系統，交通調度系統實時將配送進度反饋給訂單調度系統，確保配送進度實時可查。當機器人送達目的地后，仍需識別人員身份和物品信息，核驗正確后完成配送。最后，訂單調度系統和交通調度系統會將整個配送過程記錄匯總，確認各環節無誤后完成配送任務。機器人配送流程，見圖2。 圖2 智能物流機器人配送流程
創新應用
1、深度融合HIS，實現業務閉環管理
機器人訂單調度系統與醫院HIS的深度融合是實現醫院后勤物流閉環管理的關鍵，更是醫院物資配送業務閉環的關鍵環節。HIS中有關于患者、醫囑、藥品、手術、消毒包、醫療器械、用血、補液、餐飲、被服等的一系列醫療數據，為了使訂單調度系統能準確、高效地運行，必須與HIS進行深度融合。
首先，需設計一套數據接口，用于數據交換。接口需支持實時數據更新，確保訂單調度系統能夠獲取到與物資配送相關的業務數據，同時，也可將配送過程的實時數據反饋給HIS。
其次，需統一兩個系統的基礎字典和人員信息，以促進信息共享、加強業務協同、提高數據準確性。
2、集成電梯、門禁和閘機控制系統，實現無阻礙配送
機器人交通調度系統與院內電梯、門禁、閘機等控制系統的集成是實現自主乘梯、自動開關門禁、自主通過閘機的關鍵。
首先，需對原有電梯、門禁和閘機控制系統進行適當改造，在原有控制系統基礎上新增控制芯片，實現電梯的上下樓層、開門等待操作，實現門禁和閘機的身份識別、開關門禁或閘機操作。
其次，需在新增的控制芯片上設計一種加密的通信協議，僅供機器人與之通信，并實現雙向信號傳輸，確保通信過程中的數據不被篡改或泄露。
3、采用SLAM技術，實現全自主移動
SLAM是機器人全自主移動的一項核心技術，對于機器人配送的安全性和準確性具有重要意義。SLAM技術是利用傳感器獲取周圍環境信息，并通過算法進行計算，實現周邊地圖構建和自身的定位。
具體來說，機器人通過激光雷達、攝像頭、超聲波等傳感器實時采集環境數據，然后利用相關算法對數據進行處理，提取關鍵特征點，建立環境地圖，并估算出機器人的運動軌跡和自身位置。通過不斷反復地利用數據修正地圖和對位置的估算，進一步提高機器人的導航精度和可靠性，從而使機器人能夠在陌生環境中準確、完全自主地移動。
應用成效
2022年初，該院在北部院區和質子中心投入使用機器人，在醫院后勤物資配送管理方面取得了良好應用效果，展現出巨大的應用潛力。機器人部署周期短，按每棟大樓2部貨梯、8層樓面、每層2道門禁計算，平均3～5個工作日即可完成部署、調試并試運行。機器人在配送服務中展現了卓越的效率。

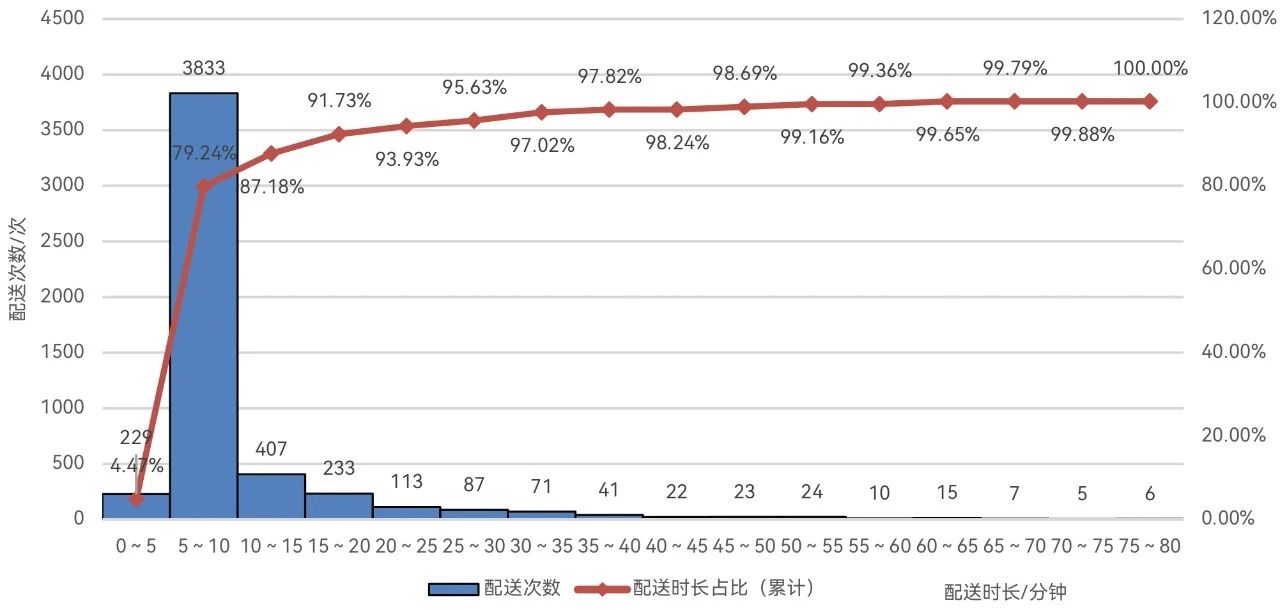

統計顯示，在北部院區2023年的耗材配送任務中，79.24%的任務在10分鐘內完成，12.49%的任務在20分鐘內完成，總計91.73%的任務在20分鐘內完成。機器人能夠在極短的時間內完成大部分的配送任務，大大提高了物流配送的效率。見圖3。 圖3 智能物流機器人配送耗材次數和時長分布
質子中心配送輸液的相關數據顯示，與人工配送相比，機器人在下單后等候取貨平均時長、取貨后送達臨床平均時長、單次最大運輸量、配送差錯率等方面都有明顯優勢。機器人下單后取貨僅需1分鐘，平均送達時間縮短至12分鐘，最大運輸量達300kg，實現了無差錯配送。見表1。

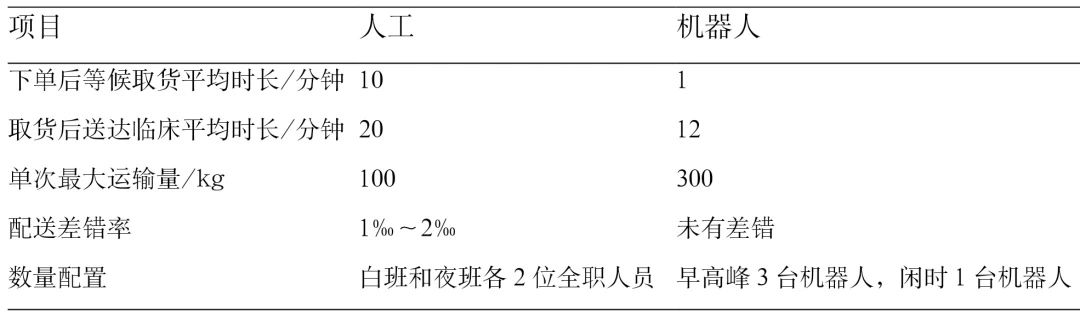

表1人工與智能物流機器人配送輸液工作情況對比
結束語
智能物流機器人在醫院后勤物流管理中的應用剛剛起步，但已經展現出巨大的潛力，提升了醫院物資的整體配送效率，有助于提高醫院后勤精細化管理水平。在實際工作中，應通過不斷地嘗試和實踐積極探索更多的應用場景，更好地了解智能物流機器人的優勢和不足，揚長避短，為醫院后勤物流管理帶來更多的便利和效益。
（參考文獻略）
作 者
何奕① 張蕾② 凌思凱① ① 上海交通大學醫學院附屬瑞金醫院 ② 國家衛生健康委醫院管理研究所
作 者 簡 介
何奕（1983—），男，碩士，高級工程師；研究方向：移動醫療和信息安全。 通信作者： 張蕾（1982—），女，碩士，副主任，副研究員；研究方向：醫院管理、醫療信息化； 凌思凱（1993—），男，學士，工程師；研究方向：智能醫療和網絡安全。
