物聯網技術為醫院的管理提供了先進的手段和管理模式，針對空調系統開展基于物聯網技術下的智慧管理可打破數據孤島、實現后臺聯控，為科學管控、安全應急、節能降耗、優化資源提供強有力支撐。本文以天津市腫瘤醫院空調系統運行管理為例，探討了基于物聯網技術下的智慧管理模式，旨在提出空調系統創新運行管理的思路與可能。
當前，信息化發展正由互聯網時代進入物聯網時代，即應用電子標簽、識別系統、無線通信等技術實現“物”的信息化和網絡化，使每個大樓、道路、機構、產品都有獨立數字身份，通過網絡和數據處理實現信息共享與價值創造，2010年6月物聯網被正式列為國家重點發展的五大戰略性新興產業之一。[1]基于物聯網技術的智慧醫院建設，為醫院科學發展、提高臨床效率帶來極大便利，也對診療環境提出更高要求。[2]醫院空調系統運行管理面臨設備繁多、區域分散等問題 ，應用物聯網技術打破信息孤島勢在必行。[3]本文以天津市腫瘤醫院空調系統運行管理為例，探討了基于物聯網技術下的智慧管理模式，旨在提出空調系統創新運行管理的思路與可能。
醫院空調系統運行管理現狀
1. 空調系統總體運行情況
天津市腫瘤醫院是集醫、教、研、防為一體的大型三級甲等醫院，目前建筑面積25.1萬平方米，開放病床2000余張，日均就診量約4000人，作為腫瘤學專業規模最大的醫用建筑群，空調系統安全、高效運行對于診療活動平穩開展、提升患者就醫體驗意義重大。全院空調系統制冷機組17臺、循環泵59臺、主要配套設備10臺套、各樓宇空調系統新風機組149臺，設備體量龐大、管控難度高?？照{(diào)系統設備機房3個，采取四班三運轉管理運行模式，空調機房每班次1人在崗，24小時運行值守、間隔2小時巡檢1次，各建筑空調末端每日巡檢1次，管理運行人員與巡查管控頻次有限。 2. 空調系統運行管理存在的問題
1 數據采集記錄存在缺陷 對于空調系統運行數據采集頻次有限，因設備故障等原因可能出現無法定期記錄情況，造成數據記錄疏漏。數據記錄多采用傳統模式，人工記錄數據易丟失污損、數據記錄誤差較大，不利于數據保存、查找與使用。現有空調系統運行數據僅有記錄，無針對既數據的分析拓展，無法指導運行實際與管理決策。
2 運行維護過程存在問題 根據室內外環境溫度人工啟停制冷機組、循環泵、冷卻塔風扇，存在“大馬拉小車”能源浪費情況。設備維保周期、新風機組運行狀態與溫度控制依賴于人員經驗設定，受主觀影響較大存在判斷誤差；部分區域空調末端循環不好，流量不夠造成空調出風溫度不理想；冬夏季建筑內公共區域、病房風機盤管需人工監測溫度，工作量巨大、時間損耗長，各類隱患問題可能出現于巡檢時段點位之外，設備出現故障或運行異常無法及時發現。 3 設備實時監控存在難度 對冷凍水水質無監測、影響換熱效率，室內外環境溫度無監測。水流量無法進行精準控制，流量不匹配區域無法調整，冬夏兩季需人工調控分汽包閥門以適應環境溫度。設施設備分布分散，設備故障、突發應急等狀況對反應時間要求高，風險與難度極大。樓宇新風機組數量較大、均處于手動操作狀態，均需要至各個機房內現場開閉。
4 人力資源配置存在不足 空調系統設施需24小時值守，后勤保障人員基數有限、老職工批量退休、新增機房運行需求導致現有人員數量無法滿足運行現狀。過渡季節（4月、10月）室外環境溫度過低，運行人員至少每15min需進入機房查看機組運行參數，調整進出水閥門、冷卻泵與冷塔風扇運行臺數，繁雜的操作造成人力資源損耗較多。
基于物聯網技術下的醫院空調系統智慧管理 1. 基于物聯網技術下的空調系統建設
天津市腫瘤醫院空調系統以物聯網技術為依托實現智慧管理，系統建設主要架構如圖1所示，在空調機房及附屬設施設備、建筑內空調系統使用末端關鍵點位安裝傳感器、遠程傳輸儀表、控制閥門與模塊，對于運行狀態與運行參數進行實時數據采集、傳輸處理、統計分析與后臺存儲，經邏輯計算與分析實現對于設施設備的在線監測顯示、遠程操作控制。
圖1 天津市腫瘤醫院空調系統智慧管理系統架構圖 通過物聯網技術建立空調設施設備與末端智慧監測系統，一方面是為了解決原有空調系統管理運行中存在的問題，另一方面是為了在保證室內環境舒適性的前提下實現節能降耗，系統建設主要內容與思路[4]如表2所示： 1 空調機房主管道設置流量儀，實時監測進出水流量； 2 泵前后設置溫度、壓力監測儀表，實時反饋泵的總體運行狀態； 3 冷塔供回管道設置溫度傳感器、對風機設置電流監測儀表，實時掌握冷塔運行情況與能源消耗； 4 分集水器每個分支路設置壓力、流量監測儀表，同時設置比例調節閥，實時掌握運行參數、調節水流流量； 5 主要建筑每層設置進回水溫度、壓力監測儀表，每層設置流量比例調節閥，根據外界環境溫度調節各層水流流量與流速，實時把控樓宇內部溫度平衡； 6 主要建筑新風機組、公共區域風盤設置遠程調控開關，實時調控新風機組開啟狀態避免能源浪費； 7 各主要樓宇根據布局設置感溫點，對于建筑每層重點點位進行溫度監測，實時掌握環境溫度以便指導設備運行操控。 表1 天津市腫瘤醫院空調系統智慧管理建設內容匯總 2. 基于物聯網技術下的空調系統管理
基于物聯網技術下的空調系統智慧管理系統功能主要包括關鍵數據概覽、運行監控、報警管理、BIM建模運維管理、日志管理、圖表管理、移動應用等7個方面，具體內容與功能如表2所示。

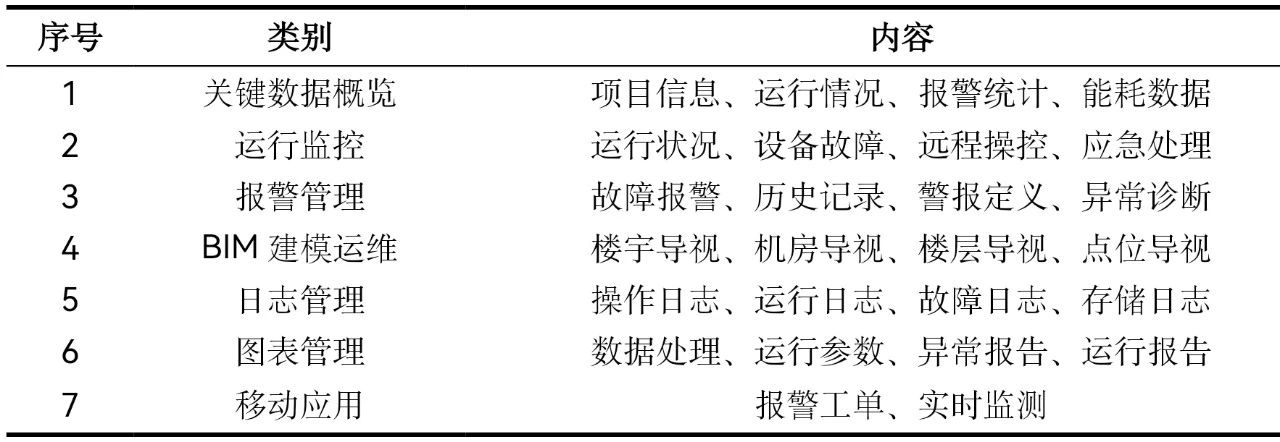

表2 天津市腫瘤醫院空調系統智慧管理系統功能統計 1 關鍵數據概覽 由關鍵數據概覽可直觀查閱空調系統運行管理中的重要信息，如空調系統機房及附屬設備基本信息、總體分布、運行狀態、故障數據、能源消耗等內容，管理運行人員能夠?qū)照{(diào)系統總體運行情況實時掌握。
2 運行監控 通過末端傳感器、監測設備的數據采集傳輸，實現遠程監測所有設備的運行狀態并實時顯示，所有設備的主要運行參數可集中匯總統計并實時更新，根據后臺定義的邏輯規則自主檢測設備故障并實時通知，根據運行狀況遠程實現設備閥門開關、循環泵啟停等調節操控并實時反應，突發應急情況或故障報警一鍵應急并實時處理，做到遙感、遙測、遙信、遙視、遙控。 3 報警管理 當空調系統運行故障時管理后臺會實時推送報警信息，管理操作人員可實時點擊查看詳細情況，并在應答區域內即時處理并作出批注。如報警條目被處理或復位，該信息會自動歸檔至歷史記錄供后續查詢，歷史報警將詳細記載報警數量、時間、事由、推送人員、處理情況。根據空調系統運行可自定義報警級別，如“緊急”、“嚴重”、“一般”，按照設定內容界定執行。通過內置故障診斷規則實時監測設備運行，可實現設備運行異常情況診斷并生成報告，管理人員可參考診斷完成對設施設備的全生命周期管理。 4 BIM建模運維
以BIM模型與監測模塊為基礎建立模型，在空間維度實時展示系統整體位置框架、設備運行狀態、關鍵運行數據、設備故障診斷情況等，通過BIM建模管理者可立體化監控不同樓宇、不同機房、不同樓層、不同點位，為維護人員提供了直觀、形象的操作界面，從而將靜態數據與動態數據相結合，協助進行空調系統可視化運營管理使得管理更加便捷有效。
5 日志管理
日志報表對空調系統管理運行的持續完善與改進具有指導意義，通過定期生成的日志報表，對操作內容進行歸納，對運行情況進行記錄，對故障報警信息進行分析，對主要數據進行統計存儲，經實時查詢與復盤實現決策知道、明確下一階段工作重點。
6 圖表管理 空調系統管理運行參數、故障情況、能源消耗等數據，經深度分析處理可以柱形圖、折線圖、曲線圖、三維圖、統計表等形式予以展示，關鍵數據可根據時間進行同比、環比，能源消耗數據可折算為標準煤或碳當量進行分級核算，便于后期查詢、統計、參考。 7 移動應用 移動應用主要為手機接收報警信息、運行監測功能模塊，在報警發生第一時間即可接收消息推送，獲悉系統運行中出現的問題，提高響應效率，專業人員能夠第一時間了解設備故障原因，為故障及時處理奠定了良好基礎。
醫院空調系統物聯網技術應用成效 1. 提高實時監控能力，實現運行數據科學性應用
基于物聯網技術下的醫院空調系統智慧化管理，所屬設施設備運行狀態可通過遠程傳輸記錄、在線監測調控，全時空泛化管控得以實現。運行數據記錄時間間隔以秒為單位，可隨時調取以往記錄，數據電子記錄可以保存5年以上并隨時打印。對設備運行參數進行實時記錄、分析設備運行狀態衰減可為設備更新提供依據，對長期運行歷史數據進行比較分析可制定精準合理的設備保養周期和項目，解決操作決策完全依賴經驗問題。 2. 提高安全應急系數，實現設備全生命周期管理
基于物聯網技術下的醫院空調系統智慧化管理，實現設備運行狀態實時監控、隱患及時發現，解決人工巡檢間隔較長、故障發生需在下次巡查發現的問題，通過重要數據限值設定、運行異常故障預警，解決安全故障排查反應因機房布局分散、在崗人員有限造成影響較大問題。原有靜態的、片面的設備臺賬管理變?yōu)閯討B(tài)的、系統的設備全生命周期健康管理，使原來事后搶救、疲于奔命式的設備維修管理轉變?yōu)槭虑邦A(yù)防性的設備安全管理，實現了故障問題的預檢預修，極大提高了管理運行的安全系數。 3. 提高能源管控水平，實現舒適與節能降耗并行
基于物聯網技術下的醫院空調系統智慧化管理，根據外界環境溫度對分集水器、建筑重點區域進行在線調控，解決水流量無法精準控制、區域溫度不理想問題，實現建筑溫度自平衡、提升使用舒適度。通過主機控制、循環系統控制、末端溫度監測、自控系統集成，優化主機運行狀態、控制供回水溫差、關閉無人區域空調，達到節能降耗，結合能耗平臺大數據分析，對于主要影響因素進行控制策略的變更，從而發掘出適合不同功能樓宇的節能運行策略。[5] 4. 提高運行管理效率，實現人力資源合理化配置
基于物聯網技術下的醫院空調系統智慧化管理，實現設備運行參數與室內外環境溫度在線監測，解決人工監測工作量大、操作時間長問題，設備的運行臺數、新風機組啟停由控制平臺在線控制調整，降低了人工控制復雜程度，空調系統運行管理效能得以極大提高?？照{(diào)機房無人或少人值守，也極大解決人力資源成本高、后勤人員緊缺、新建機房人員需求增加問題，有利于創新管理運行模式、實現人力資源合理配置。
結 語
物聯網技術為醫院的管理提供了先進的手段和管理模式，以智慧型、精細型、準確型為特征的現代化信息技術已成為創新建設的重心[6]，天津市腫瘤醫院針對空調系統運行情況開展物聯網技術應用，智慧管理運行取得了一定效果，解決了數據采集記錄、系統運行維護、設備實時監控、人力資源配置等方面的問題，提高了科學管控、安全應急、節能降耗、優化資源的能力，實現后臺聯控、打破數據孤島，為指導決策提供了強有力的數據支撐。 隨著物聯網、大數據、云計算、人工智能等技術的飛速發展，醫院應結合空調系統智慧管理情況持續創新，為醫療一線與就診患者提供更加安全、舒適、健康的診療環境。
參考文獻 Reference Documents
[1] 施鵬, 汪昕. 醫院后勤信息化管理的現狀與發展[J]. 中國衛生質量管理, 2011, 18(5):78-80 [2] 李多友. 后勤綜合運維信息系統在醫院管理中的應用研究[J]. 數字技術與應用, 2019, 37(3):94-95 [3] 孫鵬, 吳永仁,管德賽等. 信息化平臺助力后勤設備精細化管理[J]. 中國衛生質量管理, 2021, 28(5):89-91 [4] 呂忠, 包映暉. 醫院節能改造與后勤管理信息系統的建設[J]. 醫療裝備, 2017, 30(1):34-35 [5] 侯占偉, 林曉巍. 大型綜合性醫院提升能效的實踐[J]. 技術裝備, 2020, 21:110-113 [6] 張?zhí)K徽，趙建明. 基于物聯網的醫院后勤建設構想[J]. 中國設備工程, 2020, 9 (下):200-201
