目前，傳統的模擬視頻監控系統已經退出大部分市場，數字化視頻監控成為主流。數字化網絡視頻監控系統由前端數字化攝像機、網絡交換傳輸、數字存儲、平臺控制與大屏顯示、流媒體轉發與移動應用5大部分組成。其核心理念是前端采集數字化，傳輸網絡化，存儲數字化，控制掌上化。隨著技術進步和發展，人臉識別、人像識別、獵鷹技術等人工智能技術在安防監控領域得到越來越多的使用，基于視頻監控系統的環境偵測、人員流量統計、人員分布地圖，基于GIS或VR的應用融合也越來越普遍。
(一) 系統原理
構建數字化網絡視頻監控系統的前提基礎是要有一套專用的TCP/IP以太網，然后是前端的布點和設備選型，最后是管理平臺與客戶端應用功能的規劃。醫院智能化專網將前端按TCP/IP標準協議格式編碼壓縮的音視頻、報警信號等視頻碼流數據包(IP攝像機)經網絡傳輸和交換，最終送達視頻服務器與存儲服務器，通過流媒體軟件管理平臺實現全院視頻資源的完整管理、存儲、轉發與應用。其原理與結構如圖所示。

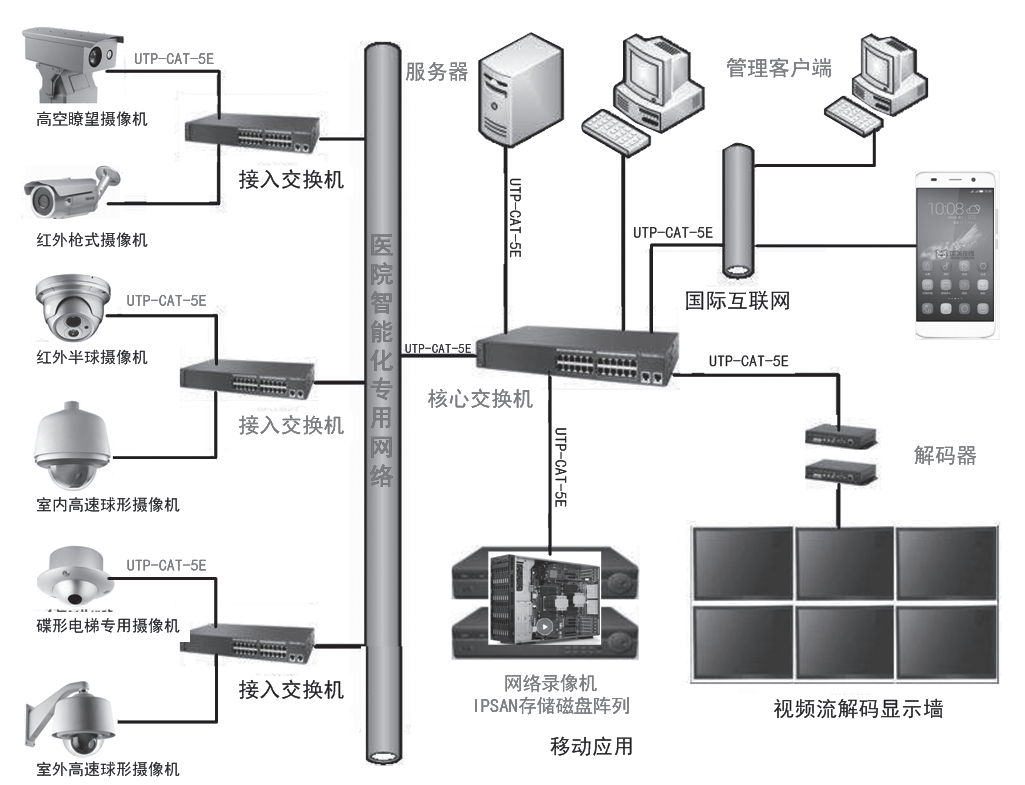

數宇化網絡視頻監控系統原理圖 (二) 系統構成與功能
1.系統前端設備 系統前端部分主要是指對前端圖像、聲音、報警信號的采集、編碼與控制相關的設備。涉及各種不同應用的攝像機、鏡頭、云臺、編碼器、支架立桿、防護罩、拾音器、揚聲器和電源等設備，目前常用的IP攝像機大多是將音視頻采集、壓縮編碼、網絡傳輸與控制等功能技術高度集成的一體化設備。圖中的高空瞭望攝像機、紅外槍式攝像機、紅外半球攝像機、室內高速球形攝像機、碟形電梯專用攝像機、室外高速球形攝像機等多種款式都是醫院數字化網絡視頻監控系統建設中常用的類型。實際應用中，IP攝像機品質的優劣從總體上決定整套系統的品質，部分產品選型建議如下。 (13)系統前端設備在醫院建筑群的布點區域主要有：院區公共區域主要通道、出入口、地下室、電梯轎廂、行政辦公場所、實驗室、教學區、宿舍區、醫療流程關鍵通道、分診、候診區域、護理單元、財務、收費結賬區域、藥品存管發區域、急救區、手術區、ICU區、貴重物品區、危化放射品區等區域內人員必經通道，以及鍋爐間、空調間、高低壓配電間、發電機房、后勤設備有人值機區或無人機房、空壓、負壓設備區、二次泵房間、消防水泵間、匯流排間、氧氣鋼瓶間、醫用固廢間、污水處理機組和排放口、屋頂空調機組區、水箱間、垃圾房輔房等與后勤安全生產要素密切相關的重點區域。 2.傳輸網絡與設備 在網絡架構上主流方式是按二層星型網絡架構(即核心層與接入層),這類架構的時延最小。三層網絡架構的優勢在于良好地解決服務器響應阻塞的問題。構建全院智能化專用網絡的要點是，在確保視頻的視頻碼流傳輸時延不大于350ms這一最基本要求的基礎上，同時兼顧好對醫院其他相關智能化應用系統的業務支撐。 3.視頻存儲服務設備 存儲容量的大小和硬件投入與現行法規政策要求密切相關，目前，公安主管部門對三級綜合性醫院視頻存儲時間的要求為1個月，重點部位不少于3個月，對各類醫患溝通室音視頻存儲時間的要求為不少于1年，在根據整個監控系統布點總數：N,估算滿足：M個月存儲時間的硬盤總?cè)萘浚篟時。目前大量應用的是由國際電聯制定的：H.264、H.265、MJPEG視頻編碼格式，最新版H.265是對H.264壓縮編碼技術的優化，減少了存儲空間。按H.264編碼碼率來估算：720P視頻圖像(100萬像素級)經編碼壓縮后其碼流帶寬約2～3M,1080P(200萬像素級)視頻圖像經編碼壓縮后其碼流帶寬約4～5M,考慮到目前變流量新技術的應用，在雙碼流傳輸技術方案中，可以按平均帶寬來估算。簡單估算方式為：百路視頻高清單碼流每月的存儲空間約需要80T,百路視頻高清雙碼流每月的存儲空間約需要160T。 在醫院的視頻監控系統應用中，還要特別注意以下行業性專業需求： (1)在醫療糾紛調解辦工作區域，應獨立建設專項業務應用的數字視頻監控系統(涉及法證),帶拾音功能、獨立存儲和應用管理，不能納入全院監控系統平臺； (2)醫院作為當前反恐重點單位，對院區主出入口、門診、急診、住院等建筑區主入口都要求配置高清人臉識別攝像機，接入公安部門圖像中心平臺； (3)在管理應用客戶端配置方面，對醫院保衛、財務、護理、院感、設備、藥劑、總務、采購處、調解辦、門診辦等至少15個業務管理部門或區域，應考慮配置管理客戶端設備。 4.視頻監控管理平臺與大屏顯示 大屏顯示即視頻回放展示，是圖像系統的最后環節，對圖像質量有很大的影響。目前常用的方式有：LED拼接屏、液晶顯示器拼接屏(LCD)、等離子顯示屏(PDP),效果如圖所示。 視頻監控管理平臺與大屏顯示 視頻監控管理平臺是全院數字視頻監控系統的控制與管理中心，負責對視頻資源、存儲資源、客戶端和用戶以及分布式布局的各NVR、各分系統服務器的統一管理和資源調配，同時還具備對突發事件的應急預案聯動管理功能。授權用戶可通過平臺進行視頻預覽、回放甚至下載。 主要功能如下： (1)單畫面或多畫面顯示實時視頻調閱、預覽展示功能； (2)按區域、模擬事件編制預案以及應急管理功能； (3)回放、常規回放、事件回放、分段回放、標簽回放功能； (4)支持特征抓拍、字符疊加、數字矩陣、視頻加密、遠程控制與對講、流量統計、移動應用等功能； (5)支持人臉抓拍檢測、區域出入偵測、越界報警、區域徘徊、人員聚集、場景變更、虛焦檢測、異常音頻檢測等功能。 人臉識別、人像識別、獵鷹技術等人工智能技術和基于視頻監控系統的環境偵測、人員流量統計、人員分布地圖、基于GIS或VR的應用融合逐步在安防系統建設中被采用。
(三) 系統設計與選型
在應用設計上應注意：視頻資源應使用分級權限管理，并建立有效的信息安全機制。各級各類人員應根據各自權限和醫院管理要求，靈活調看相應的視頻監控資源。例如護士站電腦應能實時監看病區出入口和病區過道視頻，視教室可以調看手術示教信息，門診辦主任應能調看門診大廳和主要服務窗口視頻等。數字視頻監控系統的設計，不僅要考慮前端攝像機設備，更要重視監控平臺的選擇，功能強大、兼容性好、智能化程度高的監控平臺是至關重要的。購買第三方服務的模式將越來越普遍。例如租用電信的網絡、存儲資源，由電信在醫院建設視頻監控系統由醫院購買服務的方式將改變以往的建設、運營、維護方式，也將改變視頻資源的安全管理方式，應引起重視?；谝苿?dòng)技術，在手機端的應用也將越加豐富。醫院安防監控系統設計還需要注意防雷問題，包括電源防雷、視頻信號防雷、控制信號防雷和接地等內容。
