負壓式垃圾被服收集系統可覆蓋全院范圍，尤其適合分散型、多樓宇布局。系統各個組成部分通常分布于大樓內樓層、地下室、室外等區域，可分按功能為四大子系統：投放系統、傳輸管網系統、中央收集系統、控制及動力系統。

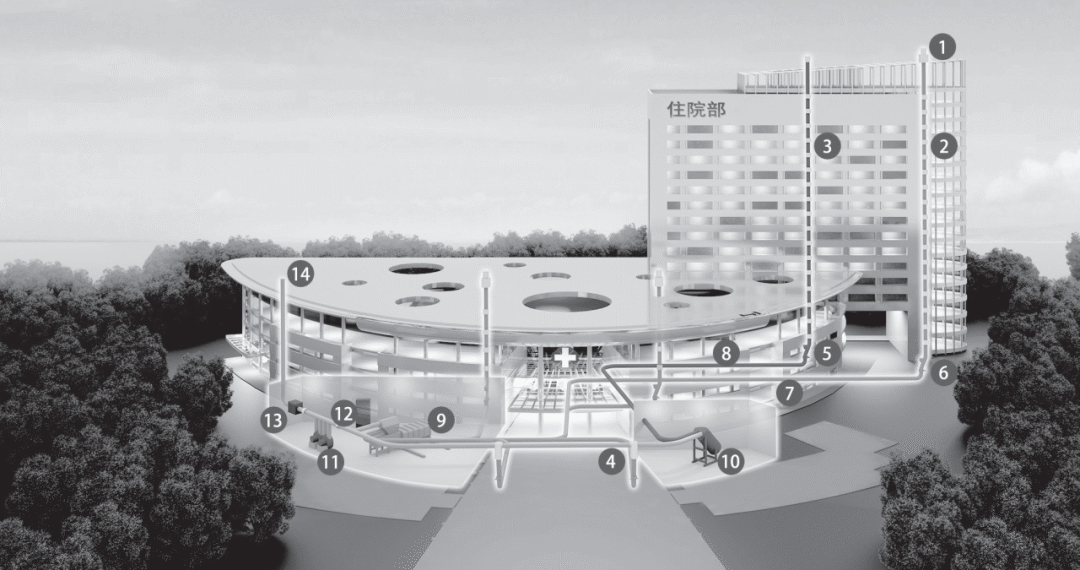

負壓式垃圾被服收集系統組成示意圖

投放系統主要用于實現垃圾、污衣被服的投放和暫存功能，如圖所示。其中包括垃圾投放口(位于井道內垂直豎管或室外地面)和污衣被服投放口(位于井道內垂直豎管)、暫存垃圾及污衣被服的排放閥室、排風裝置及清潔消毒裝置、其他相關的電氣控制組件。

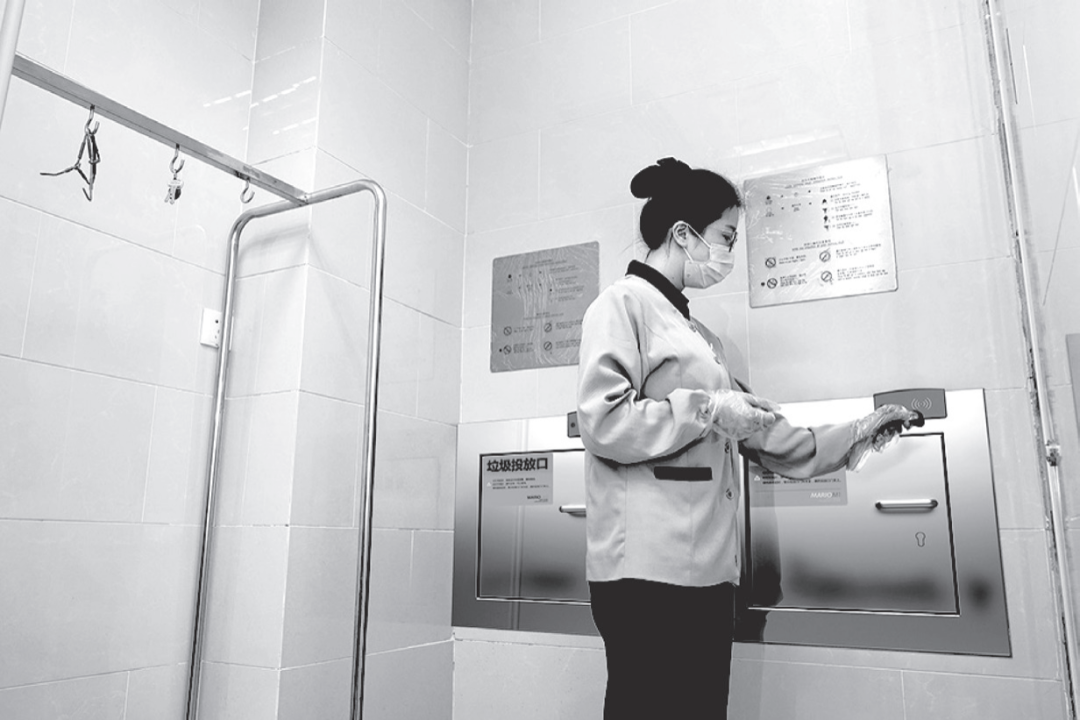

室內垃圾、污衣被服投放口

1.投放口

根據醫院的管理需求，投放口的類型及設置方式有以下三種選擇。

(1)垃圾投放口、污衣被服投放口同時設置。垃圾投放口(獨立垂直豎管)和污衣被服投放口(獨立垂直豎管)同時設置，主要應用于門診醫技樓、普通住院樓。如建筑空間足夠，兩種投放口(獨立垂直豎管)可相鄰布置，共用一個井道。

(2)垃圾(或污衣被服)投放口單獨設置。垃圾投放口(獨立垂直豎管)或污衣被服投放口(獨立垂直豎管)可單獨設置，方便有特殊投放需求的場所使用，如行政辦公樓可只設垃圾投放口(豎管)供生活垃圾的投放；感染住院樓可只設被服投放口(豎管),病人的被服按相關流程投放，如有特殊感控要求，可先進行消毒，再投放，最終統一收集及清洗。

(3)室外垃圾投放口。通常醫院項目占地較大，戶外地面區域可設置室外垃圾投放口，供公共區域垃圾集中投放，更大程度地實現全院范圍內垃圾“零污染”的感控衛生管理要求，如圖所示。

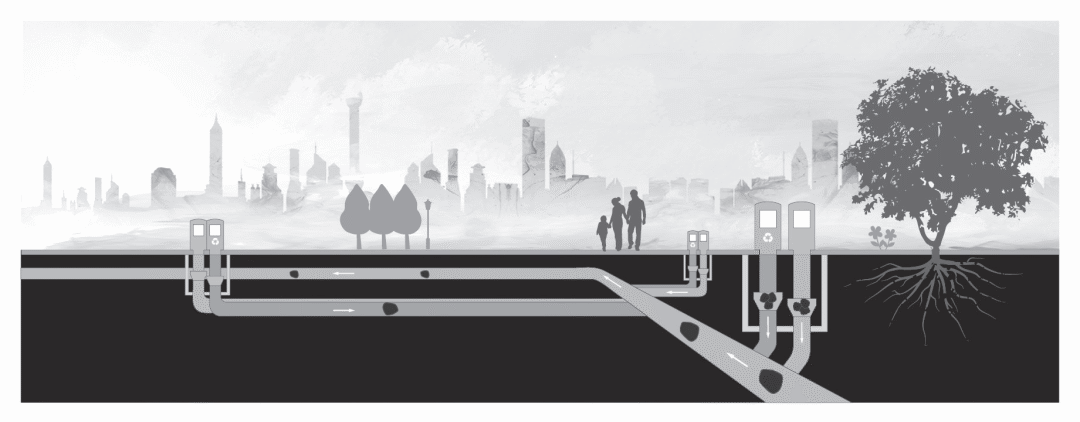

室外垃圾投放口布置示意圖

2.垂直豎管

垂直豎管用于連接投放口與底部排放閥室，管徑為500mm,安裝于管井內。材質為內壁光滑的優質不銹鋼管，避免刮破垃圾包裝袋和待清洗的污衣被服。

3.通風裝置

自動通風裝置位于垂直豎管的正上方及建筑天面，可使豎管內持續保持微負壓。一旦投放口打開，氣流將流向豎管內并經由頂部通風裝置排至室外，即使豎管內有異味也不會溢出至投放口外部。

4.排放閥室

在建筑底層投放口的正下方，需設立排放閥室，用于放置系統設備，包括用于垃圾(污被服)暫存、系統閥門及電氣控制組件等。

帶高負壓氣流運作的水平管道，將暫存在排放閥室內的垃圾或污衣被服輸送到中央收集站作進一步集中回收。傳輸管網可隨醫院土建進度安裝，可在地下室上空吊裝或室外埋地安裝。傳輸管網通常由管徑500mm的不銹鋼或碳鋼管道、彎頭、三通、檢修門、閥門及電氣控制裝置組成。其中，由于被服需清洗循環使用，為防管壁毛糙，建議輸送污衣被服的管道(含井道內豎管在內)采用優質不銹鋼管道及相應管件，以保證管道內壁光滑，降低污被服的損耗率。

中央收集系統主要包括垃圾收集終端、污衣被服收集終端、除塵除臭過濾裝置。其中，當醫院規劃內部設置洗衣房時，污衣被服收集終端會直接設在洗衣房?jī)?nèi)或鄰近區域，方便收集后的污被服直接清洗處理。

1.垃圾收集終端

垃圾收集終端通常由氣物分離器、壓實機與垃圾集裝箱組成，如圖5-7-56所示，壓實機按醫院日垃圾處理量選擇配置。壓實機、分離器及接入管道安裝總高度不超過5.5m；系統通常至少配置2個垃圾集裝箱(一備一用)。

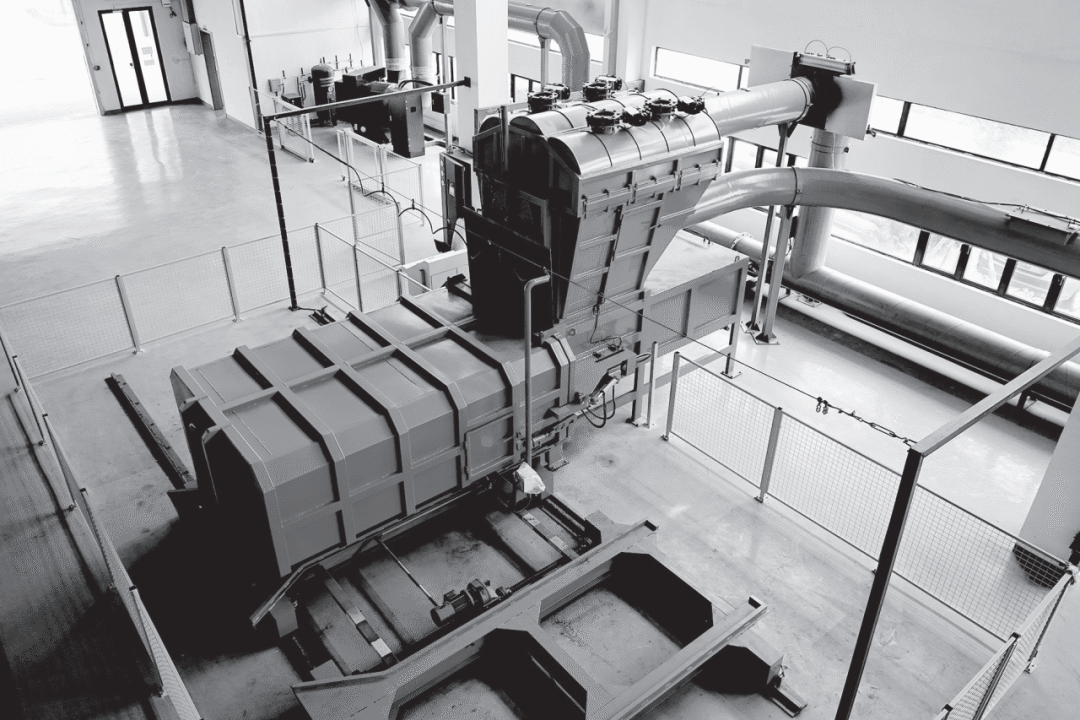

垃圾集裝箱

2.污衣被服收集終端

醫院配置被服收集終端時可采用儲罐式收集方式，便于一次收集大量污衣被服，提高工作效率。被服收集終端采用氣動閥門式開關方式，實現自動卸料，如圖所示。

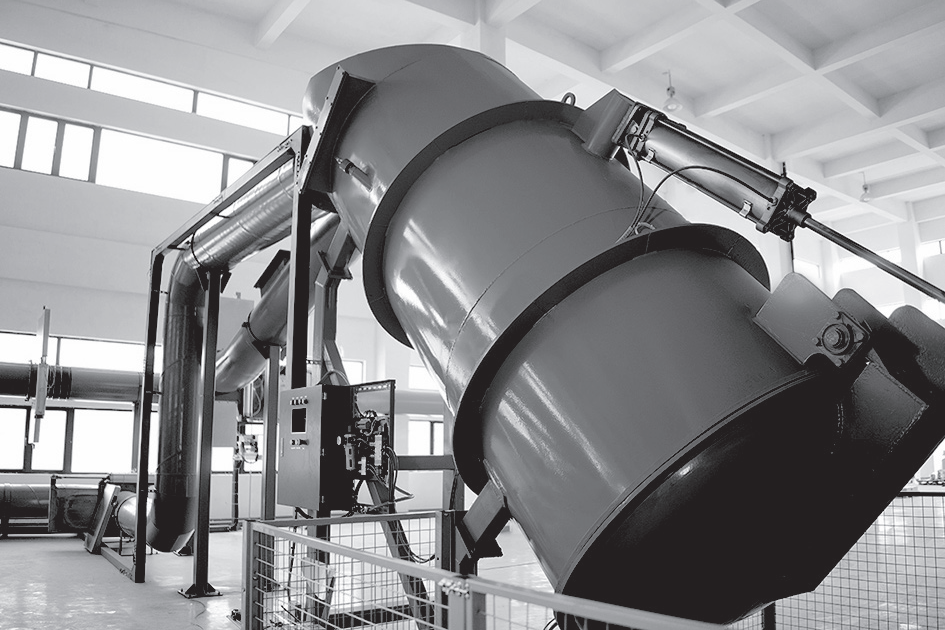

儲衣罐

3.除塵除臭過濾裝置

垃圾及污衣被服被抽吸至中央收集站，隨之而產生的粉塵及臭氣需通過特殊過濾裝置處理后才能排至室外大氣，因此在負壓式垃圾被服動力收集系統的末端，要設置特別設計的多層活性炭過濾裝置，起到除塵及除臭的作用。除塵除臭過濾裝置為獨立的1臺設備，安裝在機房?jī)?nèi)，并與抽風機相連接，故工作時內部承受巨大的負壓。過濾器底部設有過濾垃圾收集器，收集器可旋轉打開并進行日常清理。

1.控制監控系統

系統可實時顯示各個排放閥室儲存狀態、閥門開啟狀態及系統監控的必要指標。系統可在自動和人工兩種模式自由切換，必要時可人工介入，收取清空指定的排放閥室。

2.動力(風機)系統

動力系統應選用高性能變頻節能風機，通常一個項目配置3臺，其中2臺風機同時工作用于抽吸垃圾或污被服，另外1臺風機備用。大功率風機工作產生的管內抽吸氣流速度可達70～100km/h,強大負壓動力能將投放物迅速輸送至中央收集站。

3.中央監控系統

中央控制系統預裝系統專業控制軟件，包括圖形化軟件界面，監控整個系統的運行狀態，對系統內各裝置發生的任何故障進行報警提示，可對系統使用情況進行記錄，并進行數據保存。

垃圾被服收集系統在設計時必須考慮的因素包括：日均產生垃圾量、各病區床位數及布局、投放口功能、投放口(垂直豎管)位置、管網路由、中央收集站機房的空間大小及位置。

設計者通過對醫院每日產生的垃圾量、建筑布局、通過初步管網路由設計，來確定投放口的布置需求、中央收集站內設備選型(包括是否選用垃圾壓實機、垃圾集裝箱尺寸、抽風機規格及數量、空壓機及儲氣罐規格)、中央收集站面積大小。中央收集站的面積和內部高度要求是根據收集設備的組合而變化，通常日均垃圾量在4t以下的中央收集站(垃圾+被服收集)面積要求約240m2，內部?jī)艨找?m。

根據中央收集站的位置及管網路由，可確定抽風機功率和數量，目前國內大部分醫院采用3個大功率抽風機(兩用一備)組合，可滿足要求。特殊項目可根據管網路由、計算系統風力阻力及動力損失，選用更多或功率更高的抽風機組。

醫院日均產生垃圾量和污被服量，均可從醫院的規模估算得出。其中垃圾量計算涉及醫院床位數、日均門診量、院內工作人員數量，通過過往統計經驗數值系數，計算得出日均產生的垃圾量、污衣被服量。此數值用于設備選型，如選擇合適的垃圾分離設備及垃圾集裝箱，以系統日均處理能力為依據，保證合理的資金投入和最大效益產出。

歐洲發達國家醫院在負壓式垃圾被服動力收集系統的運用方面甚為普遍，以芬蘭赫爾辛基大學附屬醫院為例作介紹。赫爾辛基大學附屬醫院總建筑占地面積69000m2，設有7棟連體群樓式病房樓，共255間病房，床位規模約700床。醫院內被服和垃圾運輸通過全自動封閉、衛生安全的傳輸系統來完成回收工作，無須為垃圾和污衣配置運輸人員。該系統與醫院建筑設計同步完成，病區內每一個投放口距離最遠的病房不超過30m。系統投放口，共48個，其中被服24個、垃圾24個；系統豎管，共14根，其中被服7根、垃圾7根；系統排放閥室，共21個帶消音裝置的排放閥室，其中垃圾排放閥室14個、被服排放閥室7個。系統采用垃圾分類收集方式，分為可回收及不可回收；系統使用管道總長度約1.6km，管道豎管材質均使用304不銹鋼，管道尺寸500mm垃圾及污衣被服袋輸送速度，可變速度，通常為20～25m/s；系統配備除塵除臭過濾系統，過濾級別符合EU7標準；系統配備風機系統3臺，變頻調速控制，3×90KW(變頻)；系統配備氣物分離裝置，電動橫置，占用空間少；垃圾集裝箱，共3個，每個容積為30m3，配置和壓實機對接裝置；系統配備垃圾壓實機3套，液壓控制，壓縮比例約為4:1；被服袋尺寸為110L紡織材料，可洗滌反復使用；垃圾袋尺寸700mm×1100mm×180mm，首選雙層衛生袋(內層PE、外層PP或紙)；控制系統為SIEMENS(西門子)；系統監控分為手機遠程監控(APS)和電腦監控。

文章來源：《中國醫院建設指南 》第四版
