醫療手術機器人產業發展的歷史和現狀盤點

01

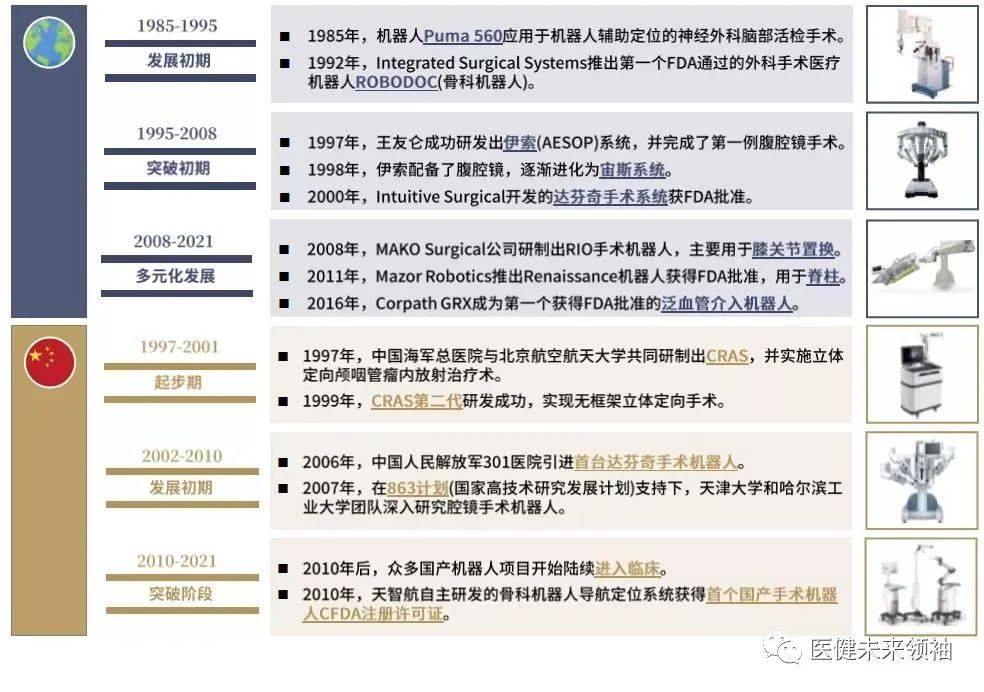

發展歷史

02

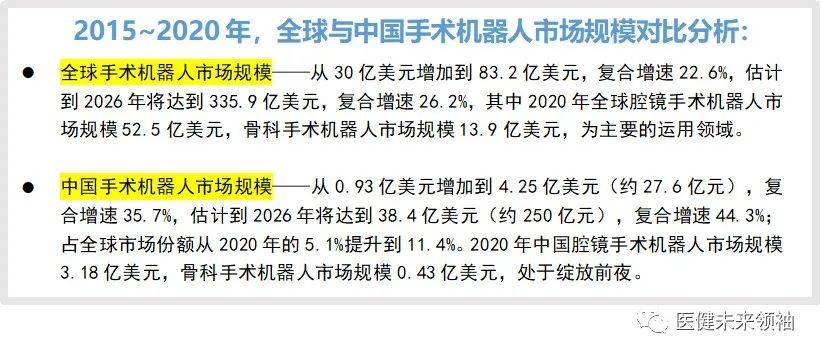

現況盤點

隨著運用場景的不斷拓寬，在高難度手術或簡單手術中越來越被重視，手術機器人具備消費升級屬性，滲透各科領域，許多產品不斷商業化，形成潛力巨大的市場，其中腔鏡手術機器人是商業化最成功的代表，在未來骨科手術機器人有望成為下一個廣泛被使用輔助手術的機器人。

與發達國家相比，我國醫療機器人產業起步較晚，雖然國內醫療布局機器人領域的公司迅速增加，但大多企業仍處于研發或臨床試驗階段。目前國產企業在技術積累（系統和手臂方面）、臨床數據、專利、國際化能力、核心零部件等方面與國際龍頭存在差距，但國產手術機器人在國內新技術的支持下——5G與遠程、AR技術、人工智能，彎道超車指日可待。

放眼全球，北美、歐洲和亞太地區是醫療機器人的主要市場。其中，北美市場較為成熟，發達歐洲國家緊跟其后。隨著醫療機器人在美國市場的發展逐漸步入成熟期，市場重心逐漸向亞太地區轉移，亞太地區的醫療機器人裝機量和承接手術量快速增長。截至2020年世界已經開展了超過850萬臺機器人手術，每26s就有一位患者進行機器人手術，并以每年20%的比例在增長，中國的臨床需求量更大。中國人口基數大、手術市場需求大且醫療機器人起步晚、增長空間大。由此可見，我國手術機器人的發展具有巨大潛力。

02

國際國內典型的手術機器人情況

Intuitive Surgical公司——達芬奇系統(da Vinci Surgical System)，目前全球最先進的醫療機器人。達芬奇系統主要由醫生操作控制臺、三維成像視頻影像平臺和機械臂，攝像臂和手術器械組成移動平臺等三部分組成。在實施手術時，主刀醫生通過三維視覺系統和動作定標系統操作控制，由機械臂以及手術器械模擬完成醫生的手術操作。通過這臺精密的機器人，醫生可以進行更加精準的手術，病人損傷更小，出血量更少。

CMR Surgical公司——腹腔鏡手術機器人系統Versius，儀器體積小，易于轉移及運送，設置和調試時間僅需要15分鐘，可以允許外科醫生進行最小通路手術。Versius手術機器人可以模仿人類手臂，進行各種腹腔鏡手術，包括疝修補手術，結腸直腸手術，前列腺和耳鼻喉手術，做手術時需要切出一些小口子，這樣就可以避免實施傳統的開放性手術。

Titan Medical公司——SPORT Surgical System，一款多功能的單端口高級機器人手術系統，由外科醫生控制的患者推車組成，具有用于執行MIS程序的多關節儀器和3D高清晰度可視化平板顯示器，配備了符合人體工程學的開放式工作站，同時支持單象限和多象限手術的廣泛應用。主要聚焦普通外科、婦科和泌尿科三種手術類型。

天智航——天璣?骨科手術機器人，系統由機械臂主機、光學跟蹤系統、主控臺車構成。光學跟蹤系統不僅幫助醫生洞察骨骼的每一個深處，還實時監控每一個手術環節；機械臂運動靈活、操作穩定，能達到亞毫米的精度；而主控電腦系統將醫生的想法傳達給機械臂主機和光學跟蹤系統。

微創公司——圖邁?腔鏡手術機器人，實現首例完全由中國自主研發的腔鏡手術機器人完成的機器人輔助腔鏡前列腺根治術，在狹窄空間下完成尿道重建；順利開展了多例高難度腎部分切除術，3D腔鏡系統提供立體真實的手術視野，直覺式主從遙操作靈敏易上手，從而簡化手術操作，縮短手術時間，具有極高的臨床優勢。圖邁?成功應用于各類高難度泌尿外科手術，標志著國產手術機器人具有在狹窄解剖空間內輔助醫生完成復雜手術的能力。

柏惠維康——“睿米”神經外科手術機器人，借助自主研發軟件和算法、獨立的光學跟蹤導航系統、自動識別的無創標志物及“腦”“眼”“手”完美配合，實現精準的全顱腦定位，綜合導航定位精度0.5mm以內，全自動注冊時間2分鐘以內，是神經外科手術機器人中唯一可以實現術中實時光學導航的產品。

03

為什么醫療AI 沒有走通，

而手術機器人能夠走通產業化通道？

以達芬奇手術機器人的成功路徑為例：

● 手術機器人突破了非標準化障礙：

人工智能——其三要素為算力、算法、數據。算力提供硬件支持，近年來云計算推動了算力突破；算法抓取高質量數據建模并不斷學習與優化，近年來進化迅速。由于傳統手術的主觀操作性，使得手術操作無法被量化，無法產生有效的標準化數據，數據非標準化阻礙了手術的數字化與智能化發展進程。

手術機器人——定量化手術方式的締造者。手術機器人應用時手術操作通過電信號傳達機械臂，對患者進行定位與微創手術操作。此過程一方面使得手術操作可以量化并轉換為數據；另一方面通過數據的優化與分析，反過來又進一步優化手術流程，實現手術數字化；最后通過人工智能的反復學習，達到智能輔助甚至未來全智能的目的。

非標準化是其醫療AI產業化的核心阻礙。但手術機器人不僅能使手術更精準、更微創、更簡便，還能使傳統手術從一個定性的動作轉變?yōu)榭梢远康臉藴驶瘮?shù)據，為手術數字化與智能化提供可能，是手術機器人的產業化前提條件。

● 研發創造價值，專利鑄高設備壁壘。

團隊專注提升自我，砥志研思，“達芬奇”不斷進化，達芬奇”陸續更新了6代產品，每一次迭代的背后，都是大量專家總結出的臨床案例和實操經驗，這是最厲害的競爭力。雖然最早進入市場的不是“達芬奇”，但是達芬奇以人工智能程序——簡單的保護性動作反饋，率先開創了更貼近現實世界的虛擬遙控動作+現實操作反饋的3D新紀元，也從此奠定了手術機器人行業龍頭老大的地位，領跑全球20年。

專利研究成果豐富，獲得國家相關專業機構批準，運用場景從泌尿外科延伸到普通外科等領域。達芬奇取得高銷量離不開專利成果——在美國專利局的數據庫里，達芬奇手術系統擁有相關專利2000多項，包括多自由度手術機械臂、前端手術器械、三維立體視覺定位、人機交互等等，幾乎覆蓋了現有同類外科手術機器人的所有技術保護點。20年的專利保護期，已經為“達芬奇”筑起了一條足夠?qū)挸ǖ淖o城河。

● 進行市場教育，提升大眾對產品的的認知度和接受度:

早期國內大多數醫生更傾向于根據自己經驗來進行手術，而沒有機會或意向性學習掌握這種高端醫療手術設備。直覺手術機器人公司為了拓寬亞洲尤其是在中國地區的市場，在我國進行了長期的市場教育，通過每年定期提供免費去學習掌握這種醫療設備的使用方法，支持醫生通過使用其設備進行學術研究等方式，促使“達芬奇”進入中國市場。

● “刀架與刀片”商業模式:

達芬奇手術機器人設備不斷進化中，耗材收入開始逐步占主導地位。公司早期收入以設備為主，后期耗材為主。耗材為主的商業模式有助于緩和高價設備銷售的業績波動性，設備存量越多耗材收入長期成長性越穩定。

高額的售價與毛利之外，直覺外科公司的商業模式是通過機器人搭售排他性質的高值耗材——機械臂。在手術中，實際進行手術動作的是達芬奇手術機器人的4條機械操作臂，而這4條機械臂最多只能用十次就要更換，且客戶只能選擇直覺外科公司的機械臂，一個機械臂的價格約2000美元。在“刀架與刀片”模式下，每賣出一臺達芬奇機器人，就會有源源不斷的耗材銷售，除此之外還有高額的維護費、開機費，這些保證了直覺外科公司每年的收入增長。

04

國際手術機器人的創新前沿

▌從技術方向——前沿技術突破與運用

√ AR技術

√ 半自動手術技術

√ 觸覺反饋技術（多感知人機交互）

√ 遠程手術技術（高速遠程通訊+全系影像技術）

√ 手術器械傳動原理開發或抗排斥材料方向

▌從產品方向——小型化、輕型化、模塊化

√ 單孔手術機器人

√ 骨科機器人

√ 經自然腔道手術機器人

√ 體內手術機器人

√ 納米機器人

例如：

ZAP-X?陀螺儀放射外科平臺——無屏蔽外墻的SRS交付系統，不再需要供應商建造成本高昂的屏蔽放射治療的地堡。利用現代線性加速器產生射線，唯一一個不需要鈷-60放射源的專用放射外科系統。不再需要耗費在許可證、固定和定期更換放射性同位素方面的巨大成本。

CMR surgical分體式機器人——機器人輔助心臟手術，如經皮二尖瓣修復手術具有微創、無需開胸的優勢。術后因為不涉及到胸壁收回縫合，疼痛感大幅降低，大大降低了感染和出血風險，縮短了康復時間。

Monarch?系統——有別于過去傳統內視鏡系統的單手操作界面，該系統以類似游戲遙控器的界面，使醫生能更直接的操控該設備，并集合機器人、軟件、數據科學、視覺成像等先進技術，使內視鏡視野有更廣的觸及范圍。

NeuroBlate系統——用于治療腦腫瘤和癲癇，唯一使用MRI引導的神經外科機器人激光消融微創系統?？蔀榛颊咛峁┚_的腦部病變消融，無需采用開放式神經外科手術，而且手術過程最大程度減少對附近健康組織的傷害。
